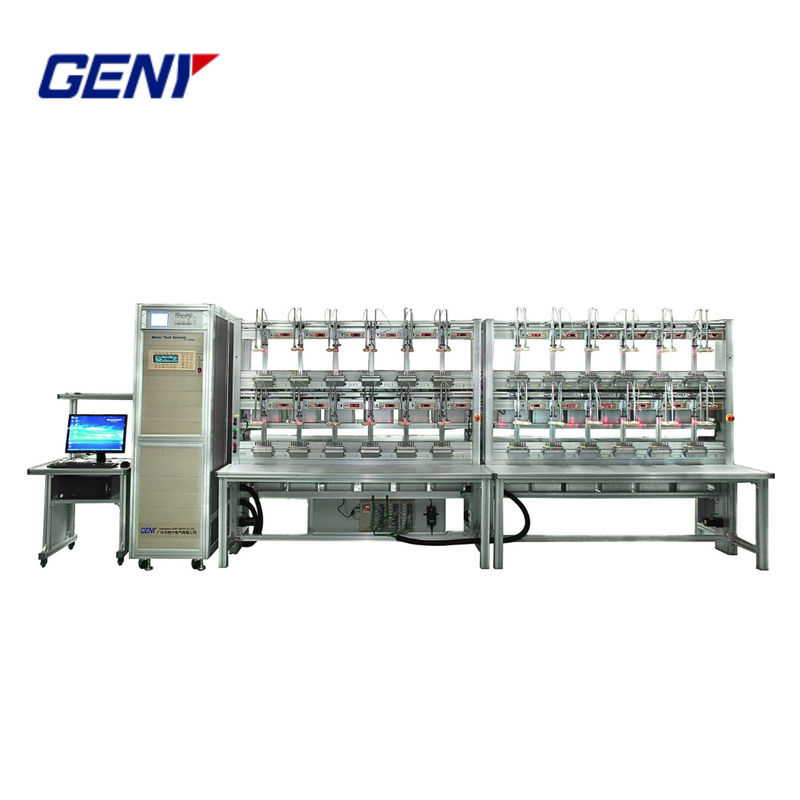

Banco de ensaio profissional de medidores estacionários trifásicos para ensaios de medidores de energia elétrica

Banco de ensaio profissional de medidores estacionários trifásicos para ensaios de medidores de energia elétrica

FixaçãoTrês fasesBanco de ensaio do medidor

O sistema de ensaio do contador YC1893D é um sistema de ensaio totalmente automático para ensaio e calibração de contadores de energia elétrica monofásicos e trifásicos, que consiste em:


• Fonte de alimentação trifásica
• Medidor padrão de referência trifásico
• Estacas de ensaio de suspensão do medidor para ensaio de ambos os medidores de 1 fase/3 fases
• Sistema de ensaio da função do medidor inteligente (voltagens fixas, sonda óptica, ensaio de controlo de relé e caixa de controlo de ondulação como opção)
• Outras peças necessárias
• PC e software que controlam todo o sistema


O sistema de ensaio do contador YC1893D é totalmente compatível com a norma IEC 60736 e é adequado para ensaios de contadores de acordo com as seguintes normas:


• IEC 62052-11 e IEC 62053-11, -21, -22, -23, -24
• IEC 62056
• EN 50470-1, EN 50470-2, EN 50470-3
• IEC 61010

Características

• O sistema de ensaio do contador pode medir contadores mecânicos, contadores mecânicos eletrónicos e contadores eletrónicos por operação automática, semiautomática ou manual.
• Material de liga de alumínio, leve e resistente à corrosão.
• Marca automática do rotor de posicionamento do disco do medidor mecânico, com mais eficiência.
• O balanço entre as cabeças de digitalização simplifica o controlo.
• Completação totalmente automática dos seguintes ensaios:
  • Ensaio de precisão em todos os quatro quadrantes (energia ativa, reactiva e aparente)
  • Repetitividade do ensaio de erro
  • Ensaio de arrasto (ensaio sem carga)
  • Teste de corrente de arranque
  • Ensaio de discagem (ensaio de registo)
  • Teste da constante do medidor
  • Ensaio de quantidade de influência (voltagem, desequilíbrio de voltagem, frequência, distorção harmónica, sequência de fase inversa)
  • Calibração de um medidor-padrão de referência com uma precisão inferior à do padrão de referência utilizado
  • Pré-aquecimento
  • Mergulhos e interrupções
  • Ensaios de medidores monofásicos em condições de adulteração
  • Subharmónicos de acordo com as normas CEI
  • Harmonicos ímpares de acordo com as normas da CEI
• Medir diferentes constantes de metros de forma síncrona.
• Com a função de protecção contra sobrecarga, circuito de curta tensão e circuito de corrente aberta.

Especificação técnica

O banco de ensaio é de posições múltiplas até 24 metros, 0,02% da classe de precisão Sistema de ensaio de medidores trifásicos com TIC,com sistema de comunicação de várias portas séries para comunicação paralela para ensaios de medidores inteligentes.

• Fornecimento de energia

• Fonte de energia

Diagrama estrutural do banco de ensaio do contador estacionário
