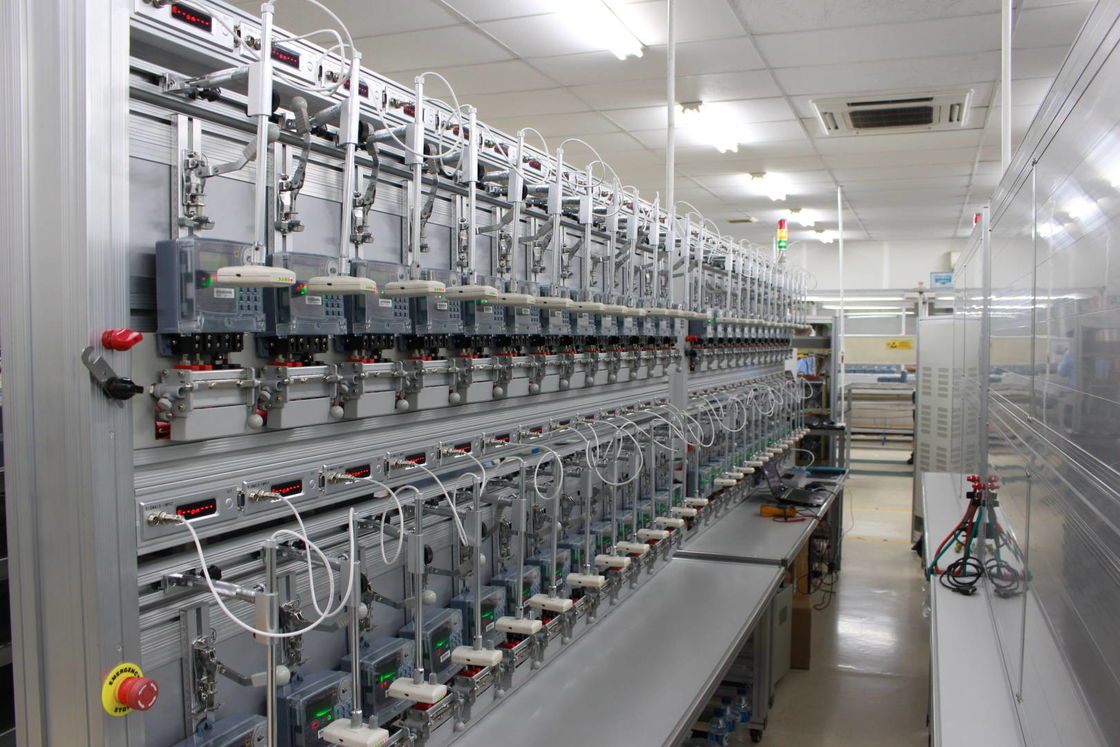

Yc1893D-24 Sistema de ensaio do medidor de energia do banco de ensaio de três fases

Descrição

Os sistemas de ensaio de medidores da GENY® adotam a mais avançada técnica de medição eletrónica e o conceito modular.Combinação das diferentes normas de referência e amplificadores de potência para satisfazer os requisitos dos clientes dos fabricantes de medidores de energia elétrica, empresas de energia elétrica, laboratórios de metrologia, departamentos de medição e controlo de qualidade e fábricas ou empresas.

O MTS é um sistema de ensaio totalmente automático para calibração e verificação de medidores de energia elétrica trifásicos, que consiste em:

• Fonte de alimentação estática trifásica
• Medidor padrão de referência trifásico
• Estaca de ensaio de suspensão automática do medidor
• Outras peças necessárias
• PC e software que controlam todo o sistema

Os sistemas de ensaio de medidores da série YC1893D são totalmente conformes com a norma IEC 60736 e são adequados para ensaios de medidores de acordo com as seguintes normas:

• IEC 62052-11 e IEC 62053-11, -21, -22, -23, -24
• IEC 62056
• EN 50470-1, EN 50470-2, EN 50470-3
• IEC 61010

Características e funções

O MTS tem principalmente características abaixo

• Apoio à porta de comunicação paralela para testar medidores inteligentes através do RS232
• Terminos de calibração no rack para verificação no banco de ensaio
• Traje para calibração/verificação de medidores de energia de três fases Landis+Gyr
• Ensaios de precisão do medidor-padrão de referência
• Pré-aquecimento
• Ensaio de precisão de acordo com o IEC
• Ensaio sem carga
• Teste de corrente de arranque
• Repetitividade do ensaio de erro
• Ensaio de discagem (ensaio de registo)
• Ensaio de precisão da frequência de relógio dos medidores de electricidade
• Ensaio de procura máxima
• Ensaio de quantidade de influência relacionado com os ensaios de precisão (tensão, frequência, sequência de fase inversa, desequilíbrio de tensão)
• Influência dos componentes harmónicos no circuito de tensão e corrente, de acordo com a CEI
• Subharmónicos de acordo com as normas da CEI (CEI 62052-11 / 62053-21/22/23)
• Harmonicas ímpares de acordo com as normas CEI (facultativo)

Características personalizadas:

• Função de fiação automática para cada estação
• Todas as estações têm função automática de curto-circuito
• Dispositivo de conexão rápida personalizado QCD para Landis+Gyr ¢s
• Desenvolvimento de software de computador para ensaios ESAM

Dados técnicos

1. Fornecimento de energia

2. Fonte de energia
