Precisão 0,02% Banco de ensaio do medidor de energia Sistema de ensaio do medidor totalmente automatizado

Os sistemas de ensaio de medidores da GENY® adotam a mais avançada técnica de medição eletrónica e o conceito modular.Combinação das diferentes normas de referência e amplificadores de potência para satisfazer os requisitos dos clientes dos fabricantes de medidores de energia elétrica, empresas de energia elétrica, laboratórios de metrologia, departamentos de medição e controlo de qualidade e fábricas ou empresas.

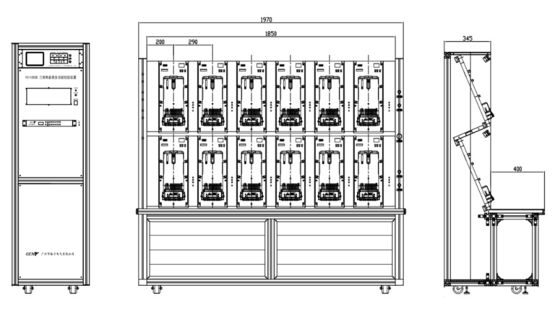

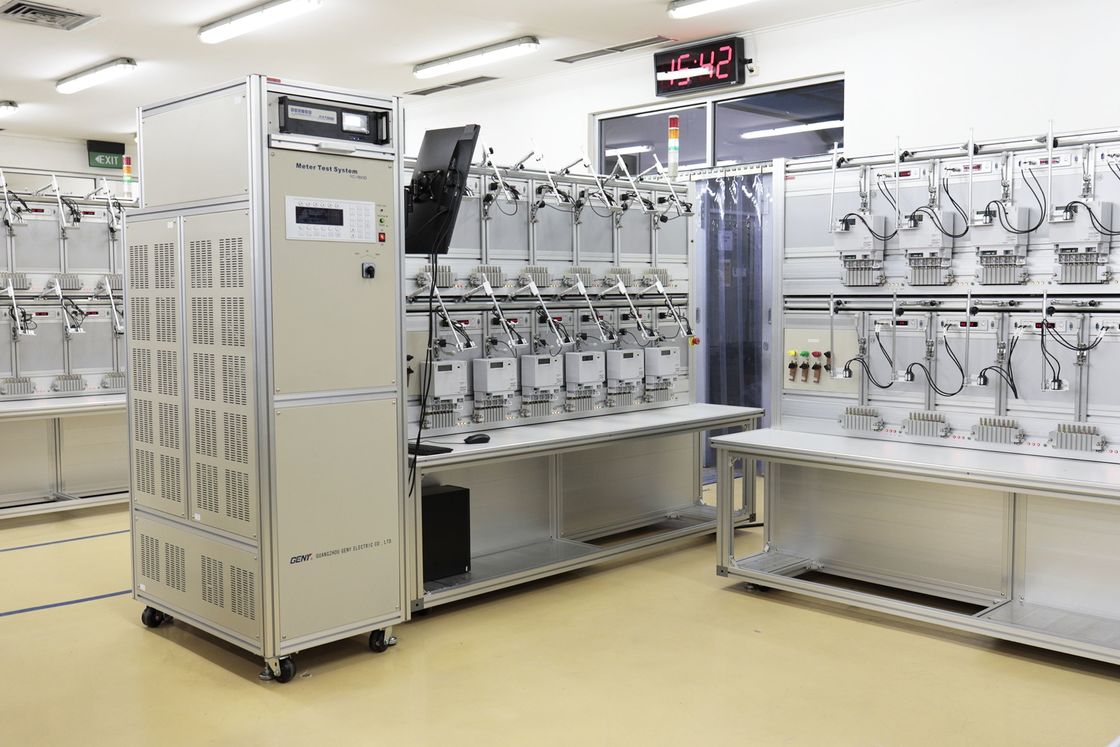

O MTS é um sistema de ensaio totalmente automático para calibração e verificação de medidores de energia elétrica trifásicos, que consiste em:

• Fonte de alimentação estática trifásica

• Medidor padrão de referência trifásico

• Estaca de ensaio de suspensão automática do medidor

• Outras peças necessárias

• PC e software que controlam todo o sistema

•

  Os sistemas de ensaio de medidores da série YC1893D são totalmente conformes com a norma IEC 60736 e são adequados para ensaios de medidores de acordo com as seguintes normas:



• IEC 62052-11 e IEC 62053-11, -21, -22, -23, -24

• IEC 62056

• EN 50470-1, EN 50470-2, EN 50470-3

• IEC 61010

Características e funções:

O MTS tem principalmente características abaixo

• Apoio à porta de comunicação paralela para testar medidores inteligentes através do RS232

• Terminos de calibração no rack para verificação no banco de ensaio

• Traje para calibração/verificação de medidores de energia de três fases Landis+Gyr

• Ensaios de precisão do medidor-padrão de referência

• Pré-aquecimento

• Ensaio de precisão de acordo com o IEC

• Ensaio sem carga

• Teste de corrente de arranque

• Repetitividade do ensaio de erro

• Ensaio de discagem (ensaio de registo)

• Ensaio de precisão da frequência de relógio dos medidores de electricidade

• Ensaio de procura máxima

• Ensaio de quantidade de influência relacionado com os ensaios de precisão (tensão, frequência, sequência de fase inversa, desequilíbrio de tensão)

• Influência dos componentes harmónicos no circuito de tensão e corrente, de acordo com a CEI

• Subharmónicos de acordo com as normas da CEI (CEI 62052-11 / 62053-21/22/23)

• Harmonicas ímpares de acordo com as normas CEI (facultativo)

Características personalizadas:

• Função de fiação automática para cada estação

• Todas as estações têm função automática de curto-circuito

• Dispositivo de conexão rápida personalizado QCD para Landis+Gyr ¢s

• Desenvolvimento de software de computador para ensaios ESAM

Dados técnicos:

Fornecimento de energia
