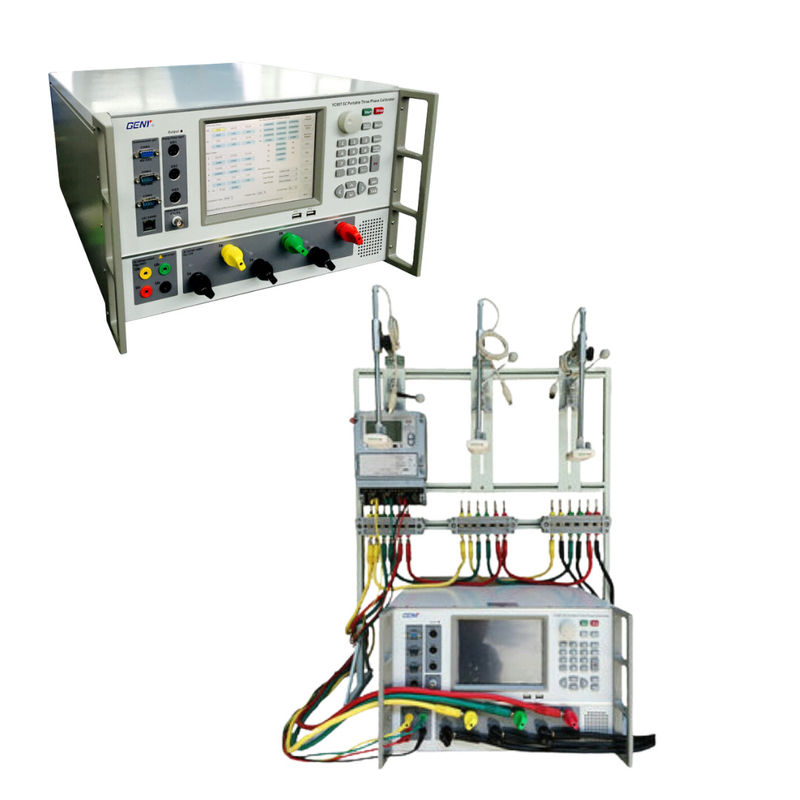

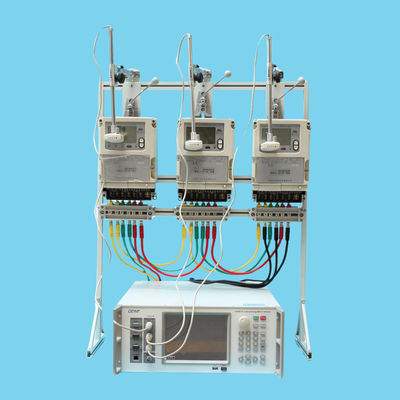

YC99T-5C Dispositivo de verificação do medidor eléctrico

Descrição:

O YC99T-5C é um equipamento de teste de medidor de três fases portátil (calibrador), adequado para uso laboratorial e local.O calibrador YC99T-5C utiliza a tecnologia de ensaio com o desenvolvimento duradouro da calibração do medidor de energia.YC99T-5C tem exactamente a mesma função de software que a calibração YC99T-5C, mas tensão e corrente de saída diferentes.

O calibrador YC99T-5C suporta o protocolo de comunicação DLT-645 ((2007) e pode completar o erro de indicação de demanda, erro de período de demanda, erro de comutação de tempo,Período de taxa de erro de indicação de energia e outros projetos de ensaio multifunçãoO calibrador YC99T-5C possui um oscilador de cristal de temperatura constante, que é capaz de verificar o erro diário do medidor de energia elétrica.

O YC99T-5C foi concebido com fantásticos painéis de tela e arranjo de fiação.

O YC99T-5C não só fornece testes normais do medidor, mas também pode ser usado como equipamento de saída de energia harmônica, que é capaz de criar uma saída harmônica estável.

O YC99T-5C e o YC99T-3C têm função semelhante, mas diferentes em tensão e saída de corrente, o YC99T-3C tem mais canais de corrente e tensão.

1Modo de ensaio: potência ativa, potência reativa

2Métro em ensaio: 3P4W, 3P3W, 1P2W

3O calibrador é combinado por uma fonte de alimentação e um instrumento eletrónico de calibração com um amplo intervalo de saída de corrente e tensão.

4Testes de arranque e de arrasto são suportados

5Os dados do teste podem ser gerenciados por computador através da interface Rs232

6. YC99T-5C não só pode ser operado por equipamento, mas também pode ser controlado por PC

7Calibrar automaticamente os medidores de energia, incluindo elementos como pré-aquecimento, arranque, arrastamento, erro, influência, quantidade de ensaio, etc.

Especificações:

Fonte de tensão
Faixa de tensão	57.7V ~ 380V
Voltagem de saída de ensaio (neutralidade de fase)		3* (0V 450V)
Capacidade de produção	30VA max/fase
Resolução	0.01%
Precisão	00,05%
Estabilidade	0.01%/ 180s
Fator de distorção	< 0,2% para carga de resistência linear
Fonte atual
Intervalo de corrente	50mA 120A
Corrente de saída de ensaio	3* ((1mA 120A)
Capacidade de produção	100 VA max/fase@100A
Resolução	0.01%
Precisão	00,05%
Estabilidade	0.02%/180s
Fator de distorção	< 0,2% para carga de resistência linear
Ângulo de fase
Distância	0 -- 360°
Resolução	00,01°
Precisão	00,05°
Frequência
Distância	40 Hz 70 Hz
Resolução	0.002Hz
Saída de pulso
Saída de alta frequência (CH)	10,666 × 105 Hz
Saída de baixa frequência (CL)	5×10-5×CH
Entrada de pulso
Canal de entrada	3
Frequência de entrada	Max. 20 Hz
Outros
Fornecimento de tensão	110V/220V ±15% 50/60Hz±2Hz
Temperatura ambiente	-10°C - +40°C
Umidade relativa	35% - 85%
Dimensões (W × H × D) (mm)	445×180×680
Peso (kg)	46





Aplicações:

1Empresas de serviços públicos a nível nacional

2- Escritórios governamentais de metrologia

3. Grandes fabricantes de medidores de energia

Principais vantagens competitivas:

1. Produto de alta qualidade

2- Operação conveniente.

3. saída de fonte de energia harmônica forte e estável

4. Ensaio multi-tipo do medidor de energia ativa e reativa
