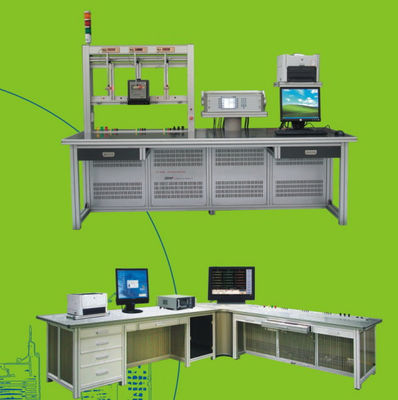

Sistema de ensaio de medidores estacionários

Sistema de ensaio de medidores estacionários de potência para ensaio da capacidade de tensão, corrente e potência

Sistema de ensaio de medidores estacionários de potência para ensaio da capacidade de tensão, corrente e potência

Nome da marca:	GENY
Número do modelo:	YC-1893R
MOQ:	1
preço:	negotiate rates
Condições de pagamento:	T/T, L/C, D/P, T/T
Capacidade de abastecimento:	5 conjuntos / 1 mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

ISO, CE

Estrutura:

Tudo-em-Um

Utilização:

calibração do medidor da energia, pesquisa do laboratório

Temperatura ambiente:

-10℃ a +40℃

Fornecimento de energia:

3P4W 3×380V±10%, 50Hz±2Hz

Umidade ambiente:

35% a 85% R.H.

Definição da tensão:

0,001%

Detalhes da embalagem:

caixas da madeira compensada

Habilidade da fonte:

5 conjuntos / 1 mês

Destacar:

Sistema de ensaio do medidor estacionário de tensão

Sistema de ensaio de medidores estacionários

Sistema de ensaio do contador estacionário de corrente

Descrição do produto

Sistema de ensaio de medidores estacionários de potência para ensaio da capacidade de tensão, corrente e potência

Parâmetro técnico

Fornecimento de energia / Sistema elétrico

Voltagem	Fornecimento AC de 240/415 V (+5% e -10%) ou personalizado
Frequência	50/60 Hz ± 2 Hz
Capacidade	> 3 × 6kVA
Temperatura ambiente	-10°C... +40°C
Umidade relativa	35%... 95%
Aterramento do sistema	Neutro, sólido
Nível de protecção contra sobretensões	≥ 10 kV/120 Joules (10/1000μs)

Fonte de alimentação

Voltagem
Voltagem de saída de ensaio (neutralidade de fase)	3× (24V 500V) ou personalizado
Potência da tensão de saída	3×100VA
Resolução	Melhor do que 0,01% do valor da escala total do intervalo
Ajuste da precisão	Melhor que 0,05% no valor do intervalo final
Estabilidade	Melhor que 0,005%/h (tempo de integração 150 s)
Regulação da carga a partir de 0 a carga máxima	< 0,01%
Fator de distorção	< 0,3% para carga de resistência linear
Harmonicas	2o 21o livre programável
Corrente
Corrente de saída de ensaio	3 × (1mA 120A)
Potência da corrente de saída	3×150VA
Resolução	Melhor do que 0,01% do valor da escala total do intervalo
Ajuste da precisão	Melhor que 0,05% no valor do intervalo final
Estabilidade	Melhor que 0,005%/h (tempo de integração 150 s)
Regulação da carga a partir de 0 a carga máxima	< 0,01%
Fator de distorção	< 0,3% para carga de resistência linear
Harmonicas	2o 21o livre programável
Ângulo de fase
Distância	0 -- 360°
Resolução	00,01°
Ajuste da precisão	0.1°
Frequência
Distância	45 Hz 65 Hz
Resolução	00,01 Hz

Norma de referência

Fornecimento de energia
Voltagem	AC220V ± 10%
Frequência	50 Hz ± 2 Hz
Consumo máximo de energia	45VA
Usando condição
Temperatura do ambiente	10oC... 30oC
Umidade relativa	45%... 75%
Intensidade magnética externa	≤ 0,025 mT
Faixa de frequências	45Hz... 65Hz
corrente de ensaio
Distância	1mA... 120A
Erro	- ± 0,02% (50mA...120A) (valor de medição relativo) - ± 0,05% (1... 50 mA) (valor relativo da gama em escala)
Faixa de exibição atual	1.000mA... 120.000A (1A, 10A, 100A)
Tensão de ensaio
Distância	50V... 480V (intervalo automático)
Erro	- ± 0,02% (50V...480V) (valor de medição relativo) - ± 0,05% (5V...50V) (valor de medição relativo)
Intervalo de exibição da tensão	50.000(V)... 480.000(V)
Erro de medição de potência
Potência ativa	+0,02% (valor de medição relativo) 50V... 480V, 0,05A... 120A
Potência reativa	+ 0,05% (valor de medição relativo) 50V... 480V, 0,05A... 120A
Poder aparente	+ 0,05% (valor de medição relativo) 50V... 480V, 0,05A... 120A
Fator de potência de ensaio (PF=P/F) Erro: 0,05%
Faixa de exibição	- 1.000... +1.00000
Constante de energia	CH=109 imp/kWh (passo 1A e 0,1A) CH=108 imp/kWh (passo 10A) CH=107 imp/kWh (100A passo)
Modos de medição	- 4 fios ativos/reativos/reativos de ligação cruzada - 3 fios ativos/reativos/reativos de ligação cruzada - 2 fios ativos/reativos
Entrada de pulso de energia
Frequência	0.5 kHz
Voltagem	24 V
Faixa de medição da entrada
Produção	Impulso TTL, carga > 2kΩ
Dimensões (W * H * D)	131 mm * 432 mm * 470 mm
Peso	16 kg

Características e funções

O MTS tem as seguintes características:

- Suporte de porta de comunicação paralela para testar medidores inteligentes através de RS232 / Ethernet

- Calibração dos terminais no rack para verificação no banco de ensaio

- Medidor de energia de 1 fase para ensaio

- Medidor de energia de três fases para ensaio

- Exatidão Teste do medidor-padrão de referência

- Pré-aquecimento

- Teste de precisão de acordo com a IEC

- Teste de arrastão.

- Teste de início de corrente

- Repetitividade do teste de erro

- Teste de discagem.

- Ensaio de quantidade de influência relacionado com os ensaios de precisão (tensão, frequência, sequência de fase inversa, desequilíbrio de tensão)

- Influência do componente harmónico no circuito de tensão e corrente conforme IEC

- Monitorização da manipulação e da fraude

- Subharmônicos de acordo com as normas da CEI (CEI 62052-11 / 62053-21/22/23)

- Harmónicos ímpares de acordo com as normas da CEI
