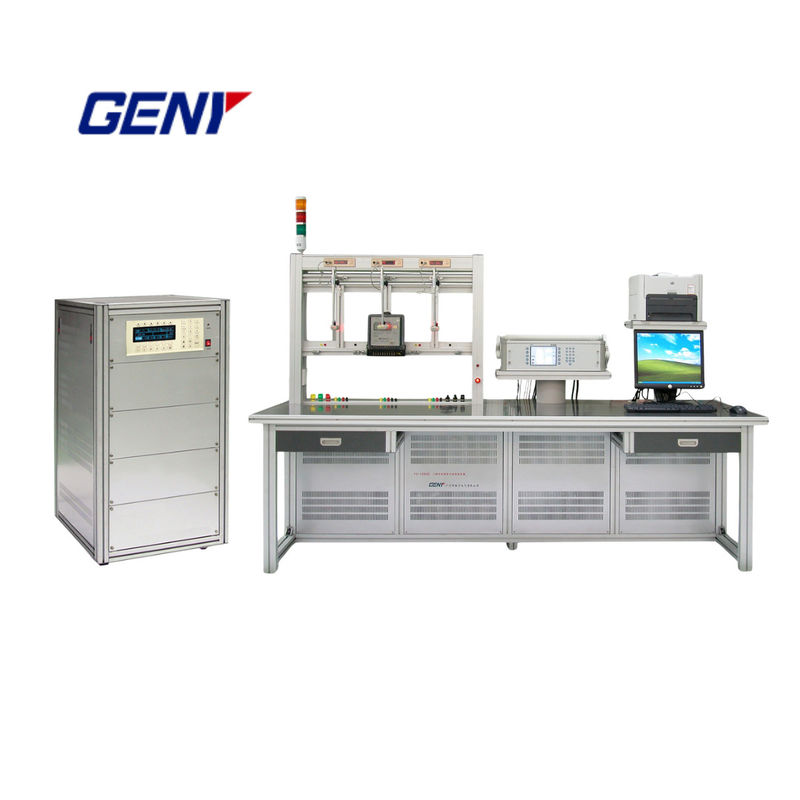

Banco de ensaio avançado de medidores estacionários para análise completa dos parâmetros elétricos

Características e funções

• Contadores em ensaio: 1P2W / 3P4W / 3P3W
• Medir simultaneamente os medidores com as mesmas especificações, mas diferentes constantes do medidor
• Posicionamento automático da marca do rotor no disco dos medidores mecânicos para aumentar a eficiência
• Teste de arrasto e teste de arranque
• Proteção contra circuitos de curta tensão, sobrecarga e circuitos de corrente aberta
• Construído a partir de liga de alumínio, leve, forte e resistente à corrosão
• Software de teste compatível com o Windows XP/7/8/10, inclui módulos funcionais para todos os tipos de medidores de energia modernos, capazes de realizar testes de erro, testes harmônicos, testes de demanda, testes de influência,etc.
• Produto de alta qualidade
• Classe de precisão mais elevada: 0,02 / 0,01 (nível mais elevado)
• Estabilidade de potência extremamente elevada
• Ensaio de influência para tensão, frequência e harmônicos
• Portas de comunicação RS232 e Ethernet instaladas em cada posição do contador
• Garantia superior a 18 meses, prorrogável para 36 meses para unidades capazes
• Adequado para empresas de serviços públicos a nível nacional, agências governamentais de metrologia, grandes fabricantes de medidores de energia e laboratórios de medição de energia elétrica
• Todo o sistema está acreditado e está em conformidade com as normas de saúde e segurança da UE com certificados CE

Especificação técnica do sistema de ensaio do medidor de posição 1 a 3

O banco de ensaio é de posições múltiplas até 3 metros, 0,02% da classe de precisão Sistema de ensaio de medidores trifásicos com TIC,com sistema de comunicação de várias portas séries para comunicação paralela para ensaios de medidores inteligentes.

Fornecimento de energia

Fonte de energia

Voltagem
Voltagem de saída de ensaio (neutralidade de fase)	3×(24 V ️ 480 V) ou 600 V F-F personalizados
Potência da tensão de saída	3×100VA
Resolução	Melhor do que 0,01% do valor da escala total do intervalo
Ajuste da precisão	Melhor que 0,02% no valor do intervalo final
Estabilidade	Melhor que 0,005%/h (tempo de integração 150 s)
Regulação da carga a partir de 0 a carga máxima	< 0,01%
Fator de distorção	< 0,3% para carga de resistência linear
Harmonicas	2o 21o livre programável
Corrente
Corrente de saída de ensaio	0.3 mA 120 A
Potência da corrente de saída	3×150VA
Resolução	Melhor do que 0,01% do valor da escala total do intervalo
Ajuste da precisão	Melhor que 0,02% no valor do intervalo final
Estabilidade	Melhor que 0,005%/h (tempo de integração 150 s)
Regulação da carga a partir de 0 a carga máxima	< 0,01%
Fator de distorção	< 0,3% para carga de resistência linear
Harmonicas	2o 21o livre programável
Ângulo de fase
Distância	0 -- 360°
Resolução	00,01°
Ajuste da precisão	0.1°
Frequência
Distância	45 Hz 65 Hz
Resolução	00,01 Hz
