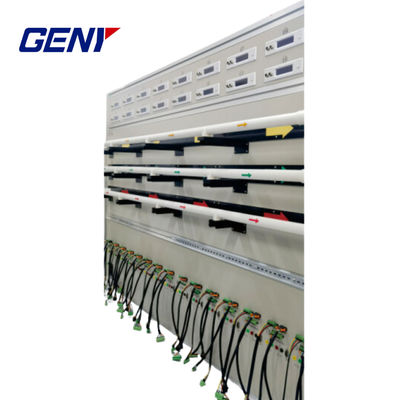

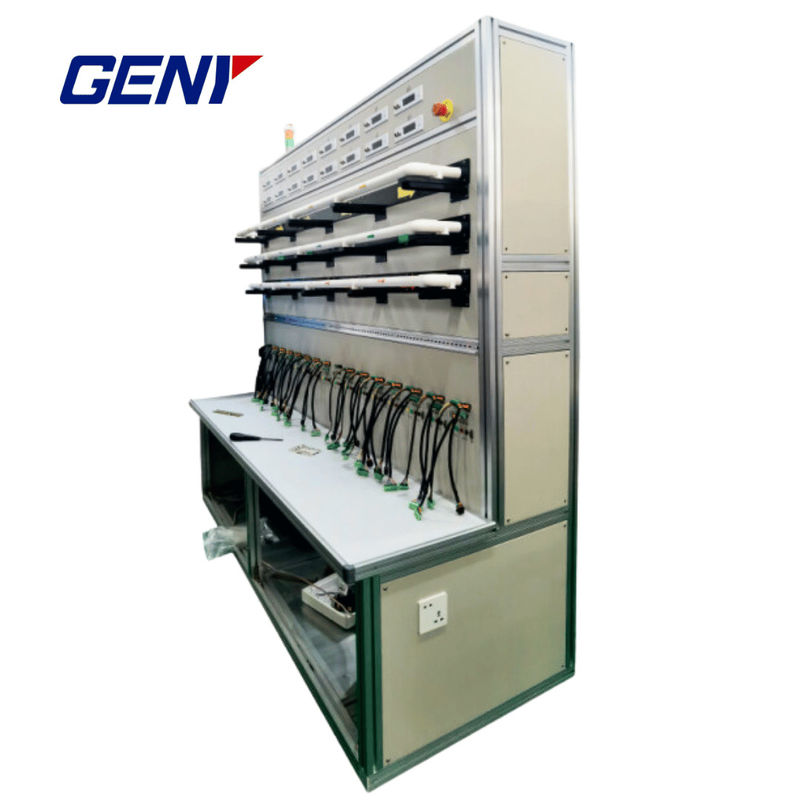

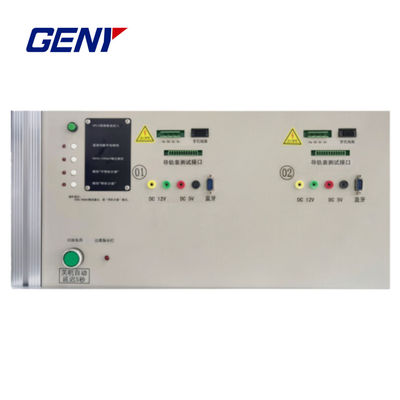

YC-1893GT Sistema de verificação de medidores estacionários de energia montados em trilhos

YC-1893GT Sistema de verificação de medidores estacionários de energia montados em trilhos

Características do dispositivo

• Características do sistema flexível
• Interface RJ-45 / RS-485 / CAN
• Interface de comunicação Bluetooth de portador / sinal remoto / rede de estado
• Operação de calibração automática por microcomputador e operação de calibração manual por teclado
• Configurações flexíveis do plano de calibração
• Vários formatos de relatório que podem ser modificados de acordo com os requisitos do utilizador
• Protocolo de comunicação para medição inteligente
• Funções de entrada e rede de códigos de barras
• Suporta 645, 698 protocolos de comunicação

Especificações técnicas

Nível de precisão do dispositivo: 0,05 nível / 0,1 nível

Tensão de saída

• Intervalo: 3x57,7V / 3x100V / 3x220V / 3x380V
• Intervalo de regulação: 0~120% Un
• Precisão de regulação: mínimo 1 mV
• Distorção da forma de onda: ≤ 0,3%
• Impacto da mudança de fase: < 0,1%
• Regulação da carga: ≤ ± 0,3% do valor de escala total (resistência pura, indução, capacidade)
• Precisão de monitorização: monitorização com medidor padrão multifuncional

Corrente de saída

• Distância: 3x0,02A~100A Seleção automática da distância (parte da fonte de alimentação, Imax padrão=50A)
• 3x0.2A~500A (através de 1:10 saída de transformação de TIC. Nível de precisão de TIC: 0.01Não.
• Saída de transformação CT, corrente de arranque: 200mA (mínimo), precisão de corrente de arranque ≤ 3%
• Voltagem de saída da bobina Rogowski simulada: 0,16mV-400mV (correspondente à entrada do relógio 0.2A ~ 500A)
• Intervalo de ajuste: 0~120%
• Precisão de regulação: mínimo 0,1 mA (parte da fonte de alimentação)
• Distorção da forma de onda: ≤ 0,3%
• Impacto da mudança de fase: < 0,1%
• Regulação da carga: ≤ ± 0,3% do valor de escala total (resistência pura, indução, capacidade)
• Precisão de monitorização: monitorização com medidor padrão multifuncional

Fase de saída

• Faixa de regulação: 0,01°~360°
• Precisão de regulação: mínimo 0,01°
• Regulação da carga: < ± 0,3°
• Precisão de monitorização: monitorização com medidor padrão multifuncional

Frequência de saída

• Faixa de ajuste: 45.000 Hz ~ 65.000 Hz
• Precisão de ajuste: mínimo 0,001 Hz
• Regulação da carga: < ± 0,1%
• Precisão de monitorização: monitorização com medidor padrão multifuncional

Simetria da potência de saída

• Quando o dispositivo indicar (ou definir por defeito) a simetria, a simetria de saída real não deve exceder as especificações do quadro 3-3.

Estabilidade da potência de saída

• Após o dispositivo atingir um estado termicamente estável, dentro da faixa de carga de saída especificada, a estabilidade da potência de saída Py não deve exceder as especificações do quadro 3-4.

(Quadro 3-3)

(Quadro 3-4)

Sinal de tempo

• Medidor de Frequência de Temporização Modular, Frequência de Temporização de Saída 625 kHz
• Oscilador de cristal interno Precisão de frequência ≤0,4x10^-6, Estabilidade anual ≤0,1x10^-6
• (As configurações acima são padrão, para outros parâmetros de desempenho e funções, por favor, entre em contato com a nossa empresa para personalização)
