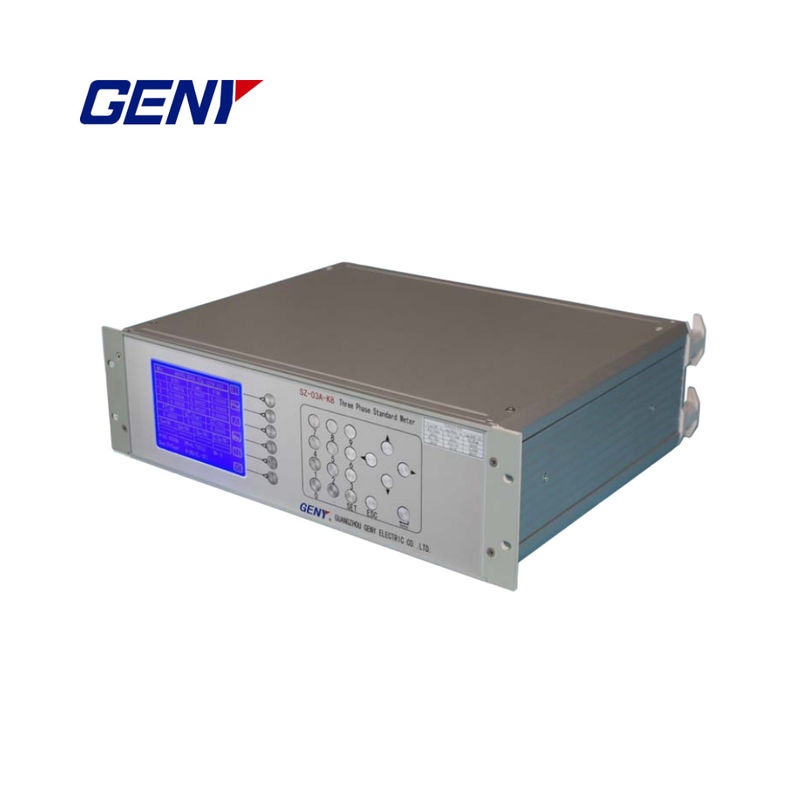

SZ-03A-K8 Medidor padrão de três fases

SZ-03A-K8 Medidor padrão de três fases

Nome da marca:	GENY
Número do modelo:	SZ-03A-K8
Condições de pagamento:	L/C, T/T, D/P
Capacidade de abastecimento:	100/ano

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

porcelana

Certificação:

ISO, CE

Documento:

Modelo N.O.:

SZ-03A-K8

Escala da tensão do teste:

5V-480V

Escala atual do teste:

10mA-120A

Temperatura de operação:

-10oC - +40oC

Habilidade da fonte:

100/ano

Destacar:

Dispositivo de medição padrão de referência estacionário

Dispositivo avançado de medição de parâmetros elétricos

SZ-03A-K8 Norma de referência estacionária

Descrição do produto

SZ-03A-K8 Medidor padrão de três fases

Parâmetros do produto

Condições e requisitos de aplicação
Meio Ambiente		Necessidade de energia		Segurança
Temperatura de operação	Humidade	Altitude	Fornecimento de tensão	Classe IP	Conformidade
-10oC - +40oC	45% a 75%	< 2500 m	220V±10%,50/60Hz±2Hz	IP30	Conformidade CE

Tipo	SZ-03A-K8
Tensão de ensaio
Distância	5V-480V
Erro	± 0,02% ((5V-480V)
Faixa de exibição	5.000000V-480.000V
corrente de ensaio
Distância	10mA-120A
Erro	± 0,02% ((50mA-120A) ± 0,05% ((10mA-50mA)
Faixa de exibição	1.000000A-120.0000A
Erro de medição de potência
Potência ativa	± 0,02% ((50mA-120A)
Potência reativa	± 0,05% ((50mA-120A)
Poder aparente	± 0,05% ((50mA-120A)
Ângulo de fase
Distância	0°-360°
Erro	± 0,05°
Faixa de exibição	0.000001°--359.9999°
Frequência
Distância	45 Hz-65 Hz
Faixa de exibição	45.000-65.000
Saída de pulso
Saída de alta frequência (CH)	1x109 ((0A-1A)
	1x108 ((1A-10A)
	1x107 ((10A-120A)
Saída de baixa frequência (CL)	2x10-5xCH
Relação de pulso	1:01
Nível de produção	5V
Entrada de pulso
Nível de entrada	24 V
Frequência de entrada	500 Hz ((máximo)
Dimensões ((WxHxD) ((mm))	432x131x470
Peso ((kg)	16

Introdução geral

O medidor padrão de três fases da série SZ-03A-K8 utiliza tecnologia duradoura como DSP de alta velocidade, CPLD, MCU e ADC com autocalibração, etc. Assim,O medidor pode amostrar sinal AC em alta velocidade e tratá-los com aritmética digital especialTodos estes fazem a estrutura do medidor simples e medem com uma precisão de 0,02% do erro relativo.

Características

1.Alta precisão

Erro de medição de três fases de tensão, corrente, potência e energia eléctrica ≤ ± 0,02%

2.Largo intervalo de medição

Voltagem de 5 V a 480 V

Corrente de 10 mA a 160 A

3.Medição multiparâmetro

Ensaios de tensão, corrente, potência, energia elétrica, fator de potência, fase e frequência de três fases

Sincronicamente

4.Medidas em vários modos

Três fios de quatro fases (3P4W) e três fios de três fases (3P3W) ativos

Três fios de quatro fases (3P4W) e três fios de três fases (3P3W) reativos

Três fios de quatro fases (3P4W) e três fios de três fases (3P3W) aparentes

Três fios de quatro fases (3P4W) e três fios de três fases (3P3W) interligados

Atividade do fio monofase 2 (1P2W)

Reativo de fio monofase 2 (1P2W)

Fios monofásicos (1P2W) aparentes

5. Medidas e análises harmônicas

Teste do fator de distorção da forma de onda e do conteúdo dos harmônicos 2o a 21o, e exibição do gráfico de barras.

6Verificar o banco de ensaio

Medir a taxa de assimetria da tensão, corrente e fase em cada fase e a estabilidade da potência.

7. Display de forma de onda

Mostre a tensão e a forma de onda da corrente de forma sincronizada.

8.Métro padrão ideal

A constante de pulso de energia pode ser definida automática ou manualmente, calcula e exibe o erro e o desvio-padrão do medidor testado; tem a função de soma da quantidade de eletricidade,A energia de ligação/desligação pode ser controlada por pulso síncrono manual ou externo

9Calibração por software

Através de software pode calibrar toda a gama e ângulo de fase para melhorar a confiabilidade e

eficiência

10Função de comunicação forte

Existem duas portas de comunicação RS-232, pode ser conectado com PC e banco de teste, realizando medição automática e calibração

11Interface amigável

Display LCD grande e claro, grande informação pode exibir

12.Conveniente operação

Controle direto de uma tecla

SZ-03A-K8 Medidor padrão de três fases 1

SZ-03A-K8 Medidor padrão de três fases 2

SZ-03A-K8 Medidor padrão de três fases 3
