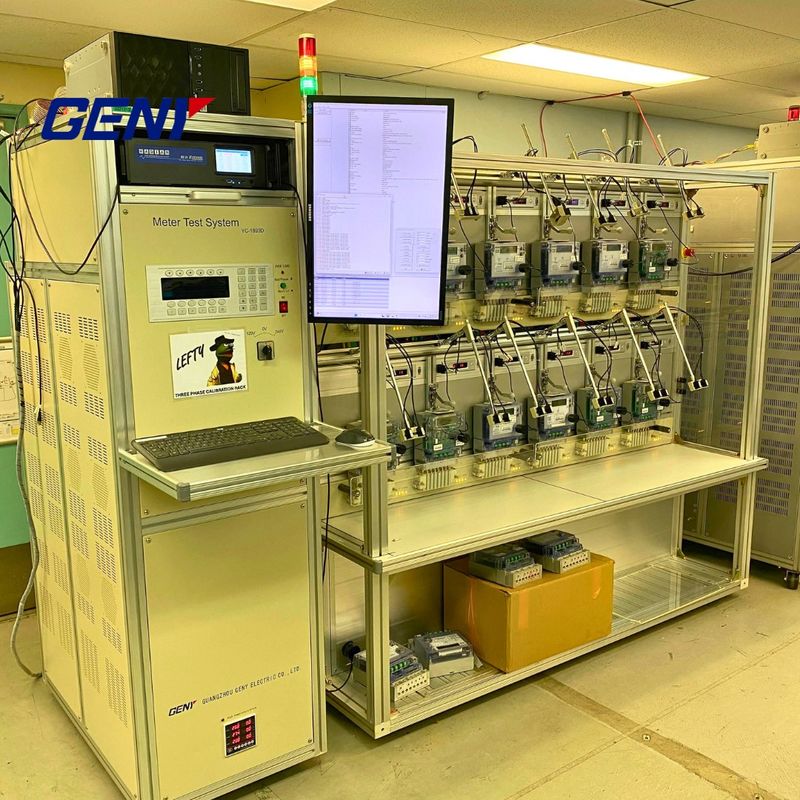

GENY YC-1893D Banco de calibração de medidor trifásico todo-em-um

Parâmetros técnicos principais

Descrição

Fornecimento de energia

3P4W 3×380V±10%, 50Hz±2Hz

Temperatura ambiente

-10°C a +40°C

Umidade Ambiental

35% a 95%

Intervalo de tensão de saída (fase-neutralidade)

3 × 40 V a 450 V

Potência de tensão de saída

3 × 1000VA (máximo)

Resolução da tensão

0.01%

Estabilidade da tensão

0.02%/120s

Taxa de mudança de carga

0.01%

Distorção da tensão

≤ 0,3%

Faixa de corrente de saída

3 × 1 mA a 120 A (máximo até 230 A a pedido do cliente)

Potência de corrente de saída

3 × 2000VA (máximo)

Resolução em vigor

0.01%

Estabilidade atual

0.02%/120s

Taxa de mudança de carga

0.01%

Distorção de corrente

≤ 0,3% (intervalo de carga linear total)

Corrente contínua

100A

Corrente contínua máxima de 20 minutos

120A

Intervalo de ajuste de fase

0° a 360°

Resolução de fase

00,01°

Faixa de ajuste de frequência

45 Hz a 65 Hz

Resolução de frequência

00,01 Hz

Estabilidade da saída de energia

0.02%/120s

YCS-103-250

YCS-103-600

YCS-103-1200

YCS-103-2500

Voltagem

Voltagem de saída de ensaio (neutralidade de fase)

3×(24V 288V) ou personalizado

Potência da tensão de saída

3×100VA

3×250VA

3 × 500VA

3 × 1000VA

Resolução

Melhor do que 0,01% do valor da escala total do intervalo

Ajuste da precisão

Melhor que 0,05% no valor do intervalo final

Estabilidade

Melhor que 0,005%/h (tempo de integração 150 s)

Regulação da carga a partir de 0 a carga máxima

< 0,01%

Fator de distorção

< 0,3% para carga de resistência linear

Harmonicas

2o 21o livre programável

Corrente

Corrente de saída de ensaio

3 × ((1mA 100A)

Potência da corrente de saída

3×150VA

3 × 350 VA

3×750VA

3×1500VA

Resolução

Melhor do que 0,01% do valor da escala total do intervalo

Ajuste da precisão

Melhor que 0,05% no valor do intervalo final

Estabilidade

Melhor que 0,005%/h (tempo de integração 150 s)

Regulação da carga a partir de 0 a carga máxima

< 0,01%

Fator de distorção

< 0,3% para carga de resistência linear

Harmonicas

2o 21o livre programável

Ângulo de fase

Distância

0 -- 360°

Resolução

00,01°

Ajuste da precisão

0.1°

Frequência

Distância

45 Hz 65 Hz

Resolução

00,01 Hz

Fornecimento de tensão

3×220/380V ± 10% ou personalizado

50/60Hz±2Hz

Temperatura ambiente

-10°C - +40°C

Umidade relativa

35% - 85%
