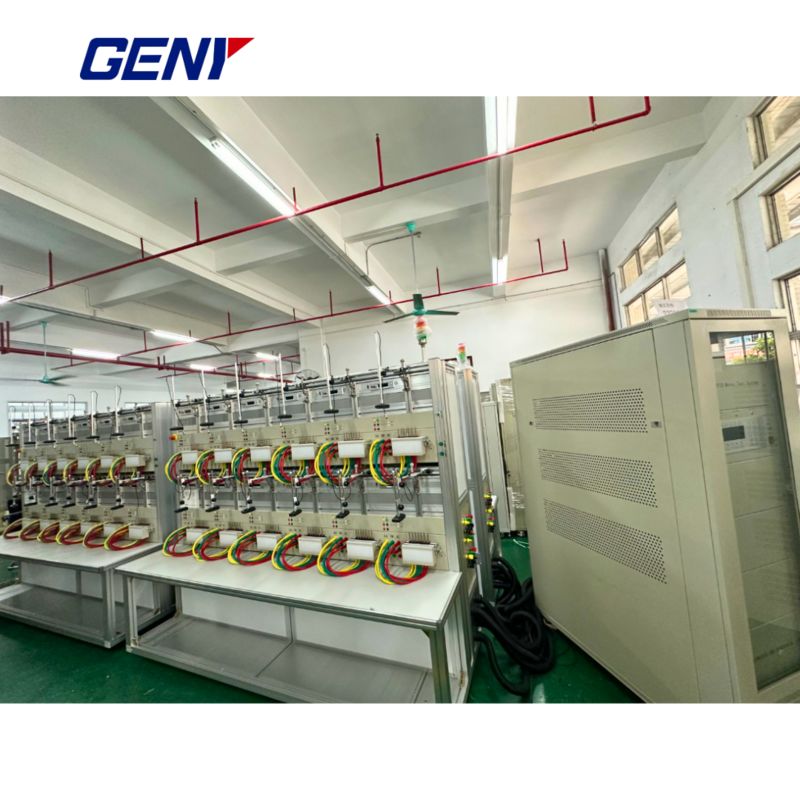

Bancada de Teste de Medidores Multi-estação

YC1891D-6

YC1891D-12

YC1891D-24

YC1891D-48

Número de posições do medidor

6

12

24

48

Precisão

0.05

Fonte de Alimentação

YCS-101-250

YCS-101-600

YCS-101-1200

YCS-101-2500

Medidor Padrão

SZ01A-K3

MSVT

HJ200GL-6

HJ200GL-12

HJ200GL-24

HJ200GL-48

QCD

Série D5

Cabeça de Varredura

Série YCG-2

Tensão

Saída de tensão de teste

24V – 288V ou personalizado

Potência da saída de tensão

100VA

250VA

500VA

1000VA

Resolução

Melhor que 0,01% do valor de escala total da faixa

Precisão de configuração

Melhor que 0,05% no valor final da faixa

Estabilidade

Melhor que 0,005%/h (tempo de integração 150 s)

Regulação de carga de 0 a carga máxima

Melhor que 0,01%

Fator de distorção

Melhor que 0,3% para carga de resistência linear

Harmônicos

2º – 21º programável livremente

Corrente

Saída de corrente de teste

1mA – 100A  ou personalizado, Máx. 200A

1mA – 100A

Potência da saída de corrente

150VA

350VA

750VA

1500VA

Resolução

Melhor que 0,01% do valor de escala total da faixa

Precisão de configuração

Melhor que 0,05% no valor final da faixa

Estabilidade

Melhor que 0,005%/h (tempo de integração 150 s)

Regulação de carga de 0 a carga máxima

Melhor que 0,01%

Fator de distorção

Melhor que 0,3% para carga de resistência linear

Harmônicos

2º – 21º programável livremente

Ângulo de fase

Faixa

0 -- 360°

Resolução

0,01°

Precisão de configuração

0,1°

Frequência

Faixa

45Hz – 65Hz

Resolução

0,01Hz

Exibição de erro

Tipo de exibição de erro

LED vermelho

Resolução das exibições de erro

8 dígitos

Alimentação de tensão

220V±10% ou personalizado

50/60Hz±2Hz

3x220/380V±10% ou personalizado

50/60Hz±2Hz

Temperatura ambiente

-10°C -- +40°C

Humidade relativa

35% -- 85%

Especificações técnicas

YC1893D-6

YC1893D-12

YC1893D-24

YC1893D-48

Número de posições do medidor

6

12

24

48

Precisão

0,05 / 0,02

Fonte de Alimentação

YCS-103-250

YCS-103-600

YCS-103-1200

YCS-103-2500

Medidor Padrão

SZ03A-K6 / SZ03A-K8

Cabeça de Varredura

Série YCG-S

Tensão

Saída de tensão de teste (Fase-Neutro)

3x(24V~288V)(ou personalizado)

Potência da saída de tensão

Máx. 3x100VA

Máx. 3x250VA

Máx. 3x500VA

Máx. 3x1000VA

Resolução

Melhor que 0,01% do valor de escala total da faixa

Precisão de configuração

Melhor que 0,05% no valor final da faixa

Estabilidade

Melhor que 0,005% /h (tempo de integração 150s)

Regulação de carga de 0~carga máxima

Melhor que 0,01%

Fator de distorção

Melhor que 0,3% para carga de resistência linear

Harmônico

2º~21º  programável livremente

Corrente

Saída de corrente de teste

3x(1mA~100A)

Potência da saída de corrente

Máx. 3x150VA

Máx. 3x350VA

Máx. 3x750VA

Máx. 3x1500VA

Resolução

Melhor que 0,01% do valor de escala total da faixa

Precisão de configuração

Melhor que 0,05% no valor final da faixa

Estabilidade

Melhor que 0,005% /h (tempo de integração 150s)

Regulação de carga de 0~carga máxima

Melhor que 0,01%

Fator de distorção

Melhor que 0,3% para carga de resistência linear

Harmônico

2º~21º  programável livremente

Ângulo de fase

Faixa

0~360⁰

Resolução

0,01⁰

Precisão de configuração

0,1⁰

Frequência

Faixa

45Hz~65Hz

Resolução

0,01Hz

Exibição de erro

Tipo de exibição de erro

LED vermelho

Resolução das exibições de erro

8 dígitos

Outros

Alimentação de tensão

3x220/380V±10%(ou personalizado)

50/60Hz ±2Hz

Temperatura ambiente

-10°C~+40°C

Humidade relativa

35%~85%
