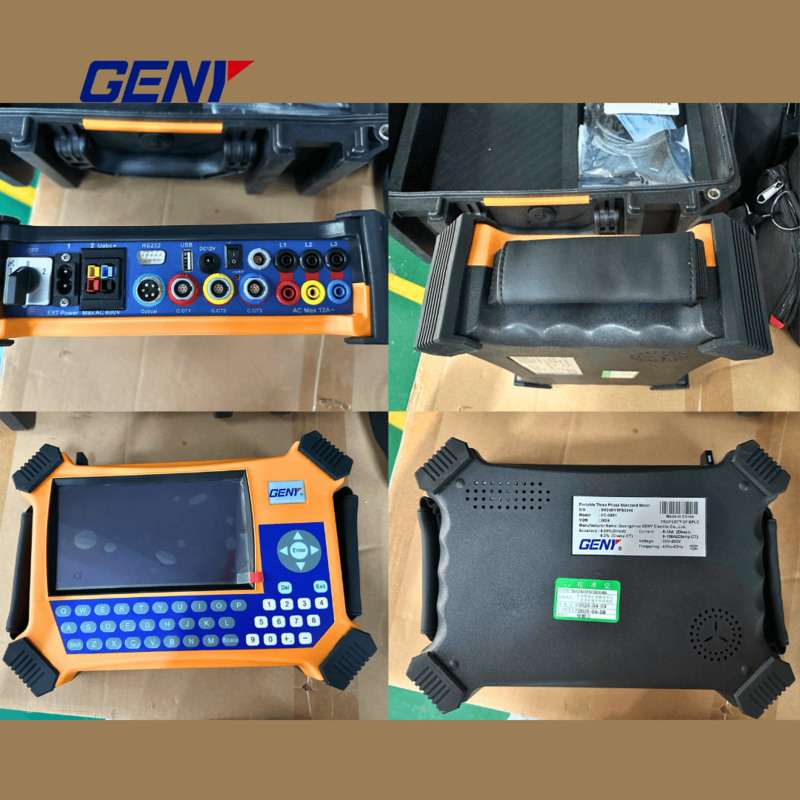

Medidor padrão trifásico portátil de alta precisão 0,05%

Distância

30 a 480 V

Erro

± 0,05%

Armónica

2o - 21o

Faixa (conexão direta)

0.1-10A

Distância (clampada CT)

100A

5A,500A,1000A,2000A (opcional)

Erro (conexão direta)

± 0,05%

Erro (clamp CT)

±0,2% (5A, 100A ); ±0,5% (outro)

Armónica

2o - 21o

Potência ativa (conexão direta)

± 0,05%

Potência ativa (clamp CT)

±0,2% (5A, 100A); ±0,5% (outro)

Potência reativa (conexão direta)

± 0,1%

Potência reativa (clamp CT)

±0,2% (5A, 100A); ±0,5% (outro)

Energia ativa (conexão direta)

± 0,05%

Energia ativa (clamp CT)

±0,2% (5A, 100A); ±0,5% (outro)

Energia reativa (conexão direta)

± 0,1%

Energia reativa (clamp CT)

±0,2% (5A, 100A); ±0,5% (outro)

Distância

0o 360o

Erro

± 0,05o

Distância

45 Hz 65 Hz

Saída de alta frequência (CH)

- Não.

Saída de baixa frequência (CL)

3600 imp/kWh

Relação de pulso

1:1

Nível de produção

5V

Canal de entrada

2

Nível de entrada

5 -- 10 V

Frequência de entrada

Max. 100 Hz

Resolução

7 ̊ Cor TFT (480×234)

Diagrama vetorial

- Sim, sim.

Forma de onda

- Sim, sim.

Acumulação de energia

- Sim, sim.

Teste de proporção CT

- Sim, sim.

Entrada de parâmetros locais

- Sim, sim.

Emulação de cablagem

- Sim, sim.

Autocalibração

- Sim, sim.

Verificação do gravador

- Sim, sim.

Armazenamento de dados

- Sim, sim.

Quantidade de armazenamento de dados

5000

Memória de extensão externa

- Sim, sim.

Impressão por serigrafia

- Sim, sim.

Porto de comunicação

USB/RS232

Comunicação com o PC

- Sim, sim.

Carregamento de dados

- Sim, sim.

Mini impressora externa

- Sim, sim.

teclado externo

- Sim, sim.

Fornecimento de tensão

Potência externa; potência de condução de ensaio

Fornecimento de tensão

55-480 V, 50/60 Hz

Temperatura ambiente

-25°C -- +45°C

Umidade relativa

40% - 95%

Dimensões (W × H × D) (mm)

245×168×67

Peso (kg)

1.5 kg
