Sistema de ensaio de medidores estacionários

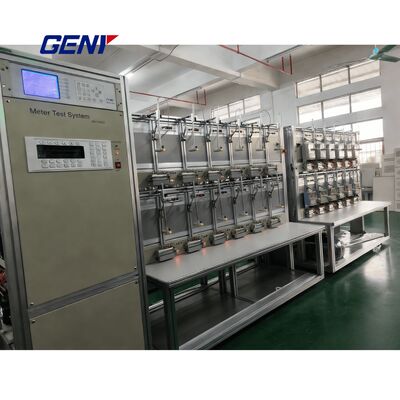

Sistema de Teste de Medidor Polifásico Classe de Precisão 0.05 com Estrutura de Rack em Liga de Alumínio

Nome da marca:	GENY
Número do modelo:	YC-1891D
MOQ:	1 peça
preço:	Negociável
Condições de pagamento:	L/C,T/T,D/P
Capacidade de abastecimento:	100/ano

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

ISO, CE

Documento:

Catalogue——Meter Test S...m..pdf

medidor do padrão de referência:

SZ03A-K8 (customizado)

Fonte de energia:

YCS-103-250 、YCS-103-600 、YCS-103-1200 、YCS-103-2500

Cabeça de varredura:

Série YCG-S

Detalhes da embalagem:

caixa de madeira compensada

Habilidade da fonte:

100/ano

Destacar:

Testador de medidor polifásico com precisão 0.05

Sistema de teste de medidores em liga de alumínio

Rack de teste polifásico estacionário

Descrição do produto

Sistema de testes poli do medidor da fase da classe 0,05 da precisão

Sistema de teste de medidor polifásico de alta precisão com um rack de teste de estrutura de liga de alumínio para durabilidade e desempenho superiores em aplicações de medição industrial.

Especificações Técnicas

Especificações de tensão
Saída de tensão de teste (fase neutra)	3x(24V~288V) (ou personalizado)
Potência da saída de tensão	Máx. para 3x500VA
Resolução	Melhor que 0,01% do valor total da escala
Precisão de configuração	Melhor que 0,05% no valor final da faixa
Estabilidade	Melhor que 0,005% /h (tempo de integração 150s)
Regulação de carga de 0~máx. carregar	Melhor que 0,01%
Fator de distorção	Melhor que 0,3% para carga de resistência linear
Harmônico	2º a 21º programável gratuitamente

Especificações atuais
Teste a saída atual	3x(1mA~100A)
Potência da saída atual	Máx. 3x150VA \| Máx. 3x350VA \| Máx. 3x750VA \| Máx. 3x1500VA
Resolução	Melhor que 0,01% do valor total da escala
Precisão de configuração	Melhor que 0,05% no valor final da faixa
Estabilidade	Melhor que 0,005% /h (tempo de integração 150s)
Regulação de carga de 0~máx. carregar	Melhor que 0,01%
Fator de distorção	Melhor que 0,3% para carga de resistência linear
Harmônico	2º a 21º programável gratuitamente

Especificações Adicionais
Faixa de ângulo de fase	0~360°
Resolução do ângulo de fase	0,01°
Precisão de configuração do ângulo de fase	0,1°
Faixa de frequência	45Hz~65Hz
Resolução de frequência	0,01Hz
Tipo de exibição de erro	LED vermelho
Erro na resolução de exibição	8 digitais
Alimentação de tensão	3x220/380V±10% (ou personalizado) 50/60Hz ±2Hz
Temperatura ambiente	-10°C~+40°C
Umidade relativa	35%~90%

Funções padrão

Instalação de TIC em cada posição do medidor para teste de medidores trifásicos com ligações fechadas entre circuitos de medição de corrente e tensão
Capacidade de teste para medidores mecânicos, eletrônicos, mecânicos e eletrônicos por meio de operação automática, semiautomática ou manual
Compatível com medidores 3P4W, 3P3W e 1P2W em teste
Modos de teste: potência ativa, potência reativa, potência reativa com conexão cruzada
Medição simultânea de medidores com as mesmas especificações, mas com constantes de medição diferentes
Marca de rotor de posicionamento automático do disco para medidores mecânicos com eficiência aprimorada
Iniciando testes e aumentando os recursos de teste
Funções de proteção contra sobrecarga, curto-circuito de tensão e circuito de corrente aberta
Cabeças de digitalização articuladas para controle simplificado
Construção em liga de alumínio para desempenho leve, forte e resistente à corrosão
Software de teste compatível com Windows (2000/XP/7/8/10) com módulos funcionais abrangentes para testes de erros, testes de harmônicos, testes de demanda e testes de influência

Funções Especiais

Teste de erro reativo direto e reverso ativo, direto e reverso
Fonte de referência de tempo precisa SW-5D para teste de erro de tempo diário do medidor de energia
Teste de comunicação e calibração de tempo com alto-falante
Verificação constante (contagem de pulsos, tempo, teste de erro de indicação de demanda)
Interruptor de tempo, período de demanda e teste de erro de indicação de demanda
Indicação de registro e teste de erro de combinação de registro
Teste de potência reativa de quatro quadrantes
Teste de consumo de energia (opcional)
Conexão de loop de tensão e corrente para medidor medido (opcional)
Teste de impacto de inclinação (opcional)
Teste de medidor de pré-pagamento (opcional)

Especificações do transformador de corrente isolado (ICT)

Intervalo atual	3×(10mA - 120A)
Precisão	0,05 (100mA - 120A)
Razão	1:1 (corrente primária = corrente secundária)
Faixa de frequência	45 Hz - 65 Hz
Faixa de carga de saída	3×0,6 V (máx.)
Potência de saída	3×60VA (máx.)
Porta de comunicação	RS-485
Fonte de energia	+/- 12V CC
Consumo de energia	20 VA (máx.)
Temperatura de operação	-10°C… +50°C
Temperatura de armazenamento	-20°C… +60°C
Dimensão (A × L × P)	290 mm × 275 mm × 296 mm
Peso	aprox. 17kg
