Detalhes dos produtos

Casa produtos

Carga fantasma de fase única

Name: Carga fantasma de fase única
Brand: Guangzhou GENY Electric Co., Ltd
SKU: Carga fantasma monofásica
Availability: InStock

Nome da marca:	GENY
Número do modelo:	Carga fantasma monofásica
MOQ:	1
preço:	negotiate rates
Condições de pagamento:	L/c, d/p
Capacidade de abastecimento:	100 peças/1 mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

ISO, CE

Detalhes da embalagem:

Casos de compensado

Habilidade da fonte:

100 peças/1 mês

Destacar:

Teste de carga fantasma de fase única

Acessório de carga fantasma de ensaio de medidores

Dispositivo de carga fantasma para fase única

Descrição do produto

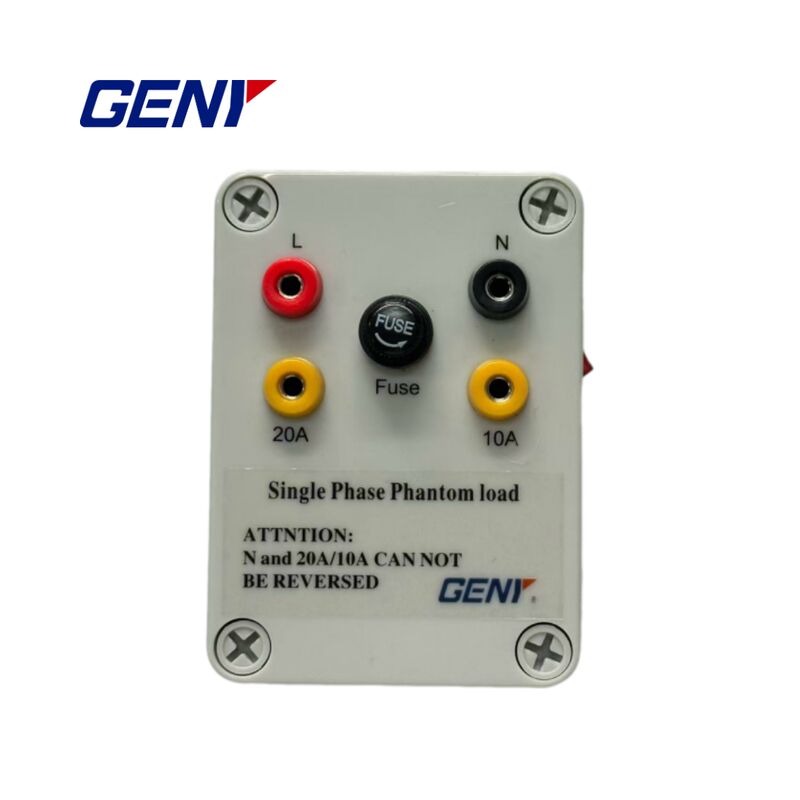

Carga Fantasma Monofásica

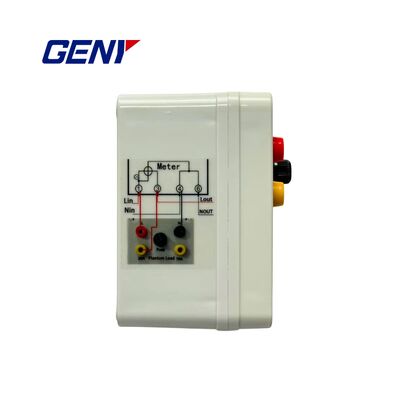

Diagrama de Fiação

Aviso Importante

Embora as posições dos terminais L(in), L(out), N(in) e N(out) possam variar entre os medidores de eletricidade, o princípio da fiação permanece consistente:

O terminal de linha (L) da carga fantasma monofásica conecta-se a L(in) do medidor de eletricidade
O terminal neutro (N) da carga fantasma monofásica conecta-se a N(in) do medidor de eletricidade
O terminal de corrente 20A/10A da carga fantasma monofásica conecta-se a L(out) do medidor de eletricidade

Instruções de Operação

A carga fantasma monofásica fornece corrente calibrada quando a carga do usuário é insuficiente para os requisitos de teste do medidor de eletricidade.

Quando a carga do usuário é muito baixa ou zero para atender aos requisitos de calibração, conecte a carga fantasma de acordo com o diagrama de fiação
Para carga do usuário zero: Após conectar a carga fantasma, a pinça amperimétrica deve prender SOMENTE o cabo de corrente da carga fantasma durante o teste de erro
Para baixa carga do usuário: A pinça deve prender simultaneamente o cabo de corrente da carga fantasma e o cabo de corrente original conectado aos terminais L(out) do medidor de eletricidade para evitar erros de medição

Precauções de Segurança

Não inverta a conexão dos fios de saída de corrente e neutro
Nunca aplique 380V entre os fios de linha e neutro
Desligue a chave da carga fantasma antes de realizar a fiação no local
