Banco de ensaio de medidores de energia electrónicos e mecânicos

Nome da marca:	GENY
Número do modelo:	YC-1893D
MOQ:	1 peça
preço:	Negociável
Condições de pagamento:	L/C,T/T,D/P
Capacidade de abastecimento:	100/ano

Informações detalhadas

Lugar de origem:

China

Certificação:

ISO, CE

Documento:

Fornecimento de tensão:

220V±10% ou personalizado 50/60Hz±2Hz

Temperatura ambiente:

-10°C - +40°C

UMIDADE RELATIVA:

35% - 85%

Altitude:

< 2500 m

Detalhes da embalagem:

caixa de madeira compensada

Habilidade da fonte:

100/ano

Destacar:

Descrição do produto

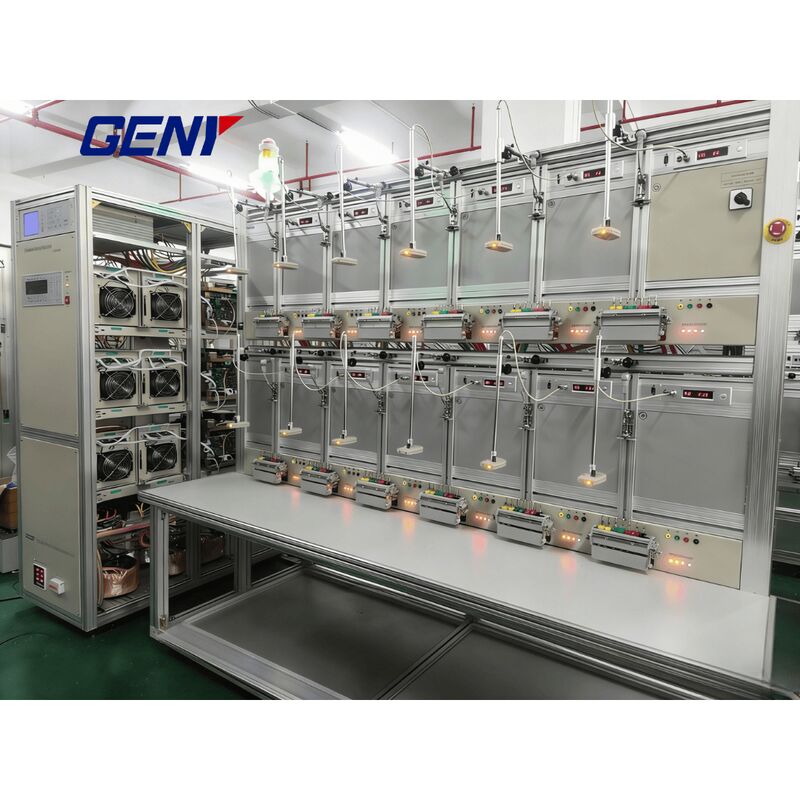

Bancada de teste de medidor de energia eletrônica e mecânica

Solução abrangente para testes de medidores

Plataforma de testes avançada para medidores de energia mecânicos, eletromecânicos e eletrônicos com recursos de calibração de precisão.

Principais recursos

Suporta testes de medidores mecânicos, eletromecânicos e medidores eletrônicos de energia
Aplicável a medidores monofásicos de 2 fios (1P2W)
Vários modos de teste, incluindo potência ativa, potência reativa e potência reativa com conexão cruzada
Função MSVT para testes precisos de medidores monofásicos com links IP fechados
Chave de saída de corrente opcional para calibração de medidores de dois elementos
Teste simultâneo de medidores com especificações idênticas, mas com constantes de medição diferentes
Posicionamento automático das marcas mecânicas do rotor do disco do medidor para melhorar a eficiência dos testes
Avaliação de desempenho abrangente com recursos de teste inicial e teste progressivo
Funções de proteção integradas: sobrecarga, circuito de curto-tensão e proteção de circuito de corrente aberta
Cabeças de varredura oscilantes sincronizadas para controle simplificado e maior precisão de medição
Construção em liga de alumínio de alta resistência para desempenho leve, resistente à corrosão e durável

Software avançado de teste de medidores

Compatível com sistemas operacionais Windows 2000 / XP / 7/8/10

Interface amigável para fácil operação
Módulos de teste abrangentes, incluindo teste de precisão (erro), teste de harmônicos, teste de demanda e teste de quantidade de influência
Ideal para aplicações de calibração, verificação e controle de qualidade de medidores de energia

Especificações Técnicas

Configuração do modelo

Modelo	YC1891D-6	YC1891D-12	YC1891D-24	YC1891D-48
Número de posições do medidor	6	12	24	48
Fonte de energia	YCS-101-250	YCS-101-600	YCS-101-1200	YCS-101-2500
MSVT	HJ200GL-6	HJ200GL-12	HJ200GL-24	HJ200GL-48

Especificações de tensão

Parâmetro	Especificação
Saída de tensão de teste	24V - 288V ou personalizado
Potência da saída de tensão	100VA \| 250VA \| 500 VA \| 1000VA
Resolução	Melhor que 0,01% do valor total da escala
Precisão de configuração	Melhor que 0,05% no valor final da faixa
Estabilidade	Melhor que 0,005%/h (tempo de integração 150 s)
Regulação de carga de 0-máx. carregar	Melhor que 0,01%
Fator de distorção	Melhor que 0,3% para carga de resistência linear
Harmônicos	2º - 21º livre programável

Especificações atuais

Parâmetro	Especificação
Teste a saída atual	1mA - 100A ou personalizado, máx. 200A
Potência da saída atual	150VA \| 350VA \| 750VA \| 1500VA
Resolução	Melhor que 0,01% do valor total da escala
Precisão de configuração	Melhor que 0,05% no valor final da faixa
Estabilidade	Melhor que 0,005%/h (tempo de integração 150 s)
Regulação de carga de 0-máx. carregar	Melhor que 0,01%
Fator de distorção	Melhor que 0,3% para carga de resistência linear
Harmônicos	2º - 21º livre programável

Especificações Adicionais

Parâmetro	Especificação
Faixa de ângulo de fase	0 - 360°
Resolução do ângulo de fase	0,01°
Precisão de configuração do ângulo de fase	0,1°
Faixa de frequência	45 Hz - 65 Hz
Resolução de frequência	0,01Hz
Tipo de exibição de erro	LED vermelho
Erro na resolução de exibição	8 dígitos
Precisão geral	0,05
