Sistema de ensaio de medidores inteligentes trifásicos YC1893D

32 posições 160A Classe 0.02

Projetado para aplicações de utilidade, laboratório e fabricação de medidores inteligentes

O sistema de ensaio de medidores inteligentes trifásicos GENY YC1893D é uma solução automatizada de alta precisão concebida para o ensaio e calibração de medidores de energia monofásicos e trifásicos.Suporte a 32 posições de ensaioO sistema é ideal para empresas de serviços públicos, fabricantes de medidores, laboratórios de metrologia e instituições de inspeção de qualidade.

Com transformadores de corrente de isolamento integrados (ICT), o YC1893D também pode testar medidores de ligação fechada / IP, tornando-se uma plataforma confiável para aplicações modernas de medidores inteligentes.

Visão geral do produto

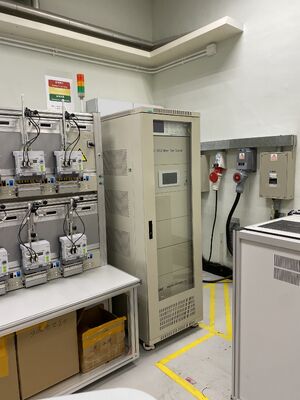

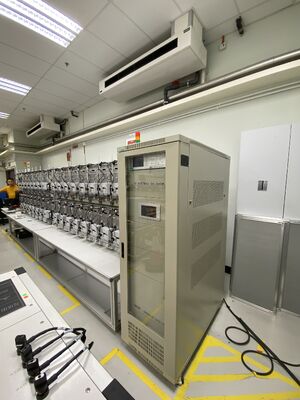

O YC1893D combina uma fonte de alimentação estática trifásica, um medidor padrão de referência, um rack de teste de várias posições, módulos de comunicação de medidores inteligentes, sondas ópticas, dispositivos de conexão rápida QCD,e software de controlo de PC numa plataforma de teste completa.

Modos de funcionamento do sistema

Função automática
Função semiautomática
Operação manual

Aplicações adequadas

Teste de medidores inteligentes
Verificação da precisão
Calibração
Ensaios de função
Inspecção por lotes
Aplicações de medidores de ligação fechada

Principais benefícios

Teste paralelo de 32 posições

Duas prateleiras com 16 posições cada uma
Ensaios por lotes de alta eficiência
Ideal para ambientes de utilidade pública e produção

Corrente de saída até 160A

Adequado para ensaio de contadores de alta corrente
Suporta uma ampla gama de especificações de medidores
Projetados para exigentes requisitos de campo e de laboratório

Classe 0,02 Precisão

Medidor padrão de referência de alta precisão
Output estável e desempenho repetível
Adequado para aplicações de calibração e verificação

Teste de contadores de ligação fechada com TIC

Sinais de corrente isolados e sem potencial
Suporta IP-link / fechado medidores de trajetória de corrente
Amplia a compatibilidade para além dos bancos de ensaio convencionais

Comunicação do contador inteligente pronta

Suporte óptico para sondas
Interfaces de comunicação RS232 / RS485
Expansão serial de várias portas para comunicação paralela

Capacidade de ensaio conforme com a IEC

Adequado para ensaios com medidores de acordo com:

IEC 62053-22
IEC 62053-21
IEC 62053-23
IEC 62053-11
IEC 60736

Principais componentes do sistema

O sistema YC1893D inclui:

Fonte de alimentação estática trifásica
Medidor padrão de referência trifásico
Receptor de ensaio de medidores de 32 posições
Sistema de ensaio da função do contador inteligente
Máquinas e aparelhos de som
Cabeças de varredura
Dispositivos de ligação rápida (QCD)
Transformadores de corrente de isolamento (TIC)
Software de PC e de controlo
Modulos de comunicação em série

Funções de ensaio

O sistema pode realizar automaticamente os seguintes ensaios:

Teste de erro básico
Teste de precisão em todos os quatro quadrantes
Teste de repetibilidade
Teste de arrasto (teste sem carga)
Teste de corrente de arranque
Teste de registo

Teste de quantidade de influência
Variação de tensão
Desequilíbrio da tensão
Variação de frequência
Distorção harmónica
Sequência de fase inversa

Ensaio de energia para a frente e para a retaguarda
Ensaio subharmônico
Teste harmônico ímpar
Ensaios simultâneos de diferentes constantes do contador
Calibração de normas de referência de menor precisão

Especificações técnicas

Parâmetros da fonte de alimentação

Parâmetro	Especificações
Voltagem
Voltagem de saída de ensaio (neutralidade de fase)	3*(5 ~ 456 V)
Potência da tensão de saída	3*1000VA/220V
Resolução	Melhor do que 0,01% do valor da escala total do intervalo
Ajuste da precisão	Melhor que 0,05% no valor do intervalo final
Estabilidade	Melhor que 0,005%/h (tempo de integração 150 s)
Regulação da carga a partir de 0 a carga máxima	< 0,01%
Fator de distorção	< 0,3% para carga de resistência linear
Harmonicas	2o ~ 51o livre programável
Corrente
Corrente de saída de ensaio	3* (1 mA ~ 10 mA / 10 mA ~ 160 A)
Potência da corrente de saída	3*2600VA/160A
Ângulo de fase
Intervalo de ângulos de fase	0 ~ 360°
Resolução do ângulo de fase	00,01°
Precisão do ajuste do ângulo de fase	0.1°
Frequência
Faixa de frequências	45 Hz ~ 65 Hz
Resolução de frequência	00,01 Hz

Medidor padrão de referência

O sistema é compatível com:

O género SZ-03A-K8F
ZERA EPZ-303

Características fundamentais

Intervalo de tensão: 5V a 480V
Faixa de corrente: 10mA a 160A
Erro de tensão, corrente, potência e energia: ≤ ± 0,02%
Suporta múltiplos modos de fiação
Suporta análise harmônica
Suporta exibição de forma de onda
Suporta a verificação no banco de ensaio

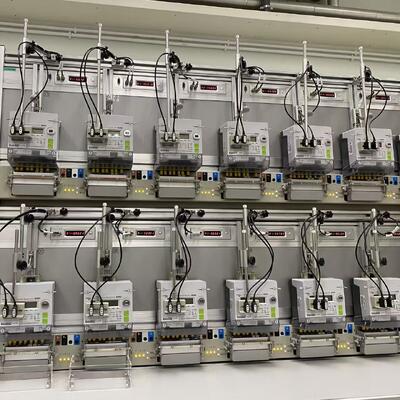

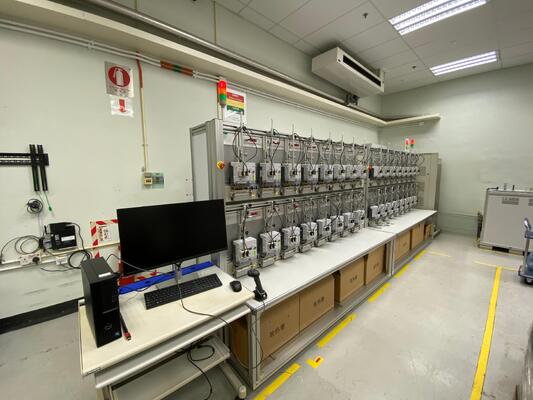

Projeto do rack de ensaio

Características do rack

Construção de liga de alumínio
Leve, forte e resistente à corrosão
16 posições por rack, 32 posições no total
De potência não superior a 1000 W

Dimensões do rack único

2426 mm (W) * 900 mm (D) * 1865 mm (H)

Cada posição do medidor sob ensaio (MUT) inclui:

Dispositivo de ligação rápida QCD
Cabeça de varredura
Sonda óptica
Erro de exibição e entrada de LED
Soquete de comunicação MUT

Dispositivo de conector rápido QCD

O QCD foi concebido para ensaios flexíveis de medidores monofásicos e trifásicos.

Características

Pins de corrente com molas para reduzir a tensão terminal
Percurso mínimo do alfinete até 11 mm
Movimento de fila de alfinetes ajustável
Pins de corrente adequados para a operação de longa duração de 160 A
Pins terminais fáceis de retirar
Suporta contadores operados por LT-CT
Adaptável a estruturas terminais especiais, como terminais Landis+Gyr em forma de Z

Comunicação com medidores inteligentes

Proba óptica

Conforme a norma IEC 62056-21
Suporta ANSI C12.18
Interface óptica infravermelha
Conector DB9 integrado RS232
Taxa de transferência máxima: 38400bps
Fixação magnética
Comprimento do cabo: 1,5 m

Expansão da Comunicação Serial

O sistema utiliza comunicação serial multi-port para suportar a comunicação paralela com até 32 metros sob teste.tornando-o adequado para testes de funções de medidores inteligentes e aquisição de dados em ambientes de operação por lotes.

Aplicações

Empresas de serviços públicos

Fabricantes de medidores

Laboratórios de metrologia

Serviços de inspecção da qualidade

Laboratórios de calibração

P&D e ensaios de produção de medidores inteligentes

Por que escolher o GENY

Especializado em equipamento de ensaio de contadores e sistemas de calibração
Forte experiência em aplicações de ensaio de medidores monofásicos e trifásicos
Soluções compatíveis com medidores inteligentes de alta precisão, de alta corrente
Suporta design de sistema padronizado e personalizado
Experiência comprovada em projetos em mercados públicos e no estrangeiro
Serviços de apoio técnico e de engenharia profissional
