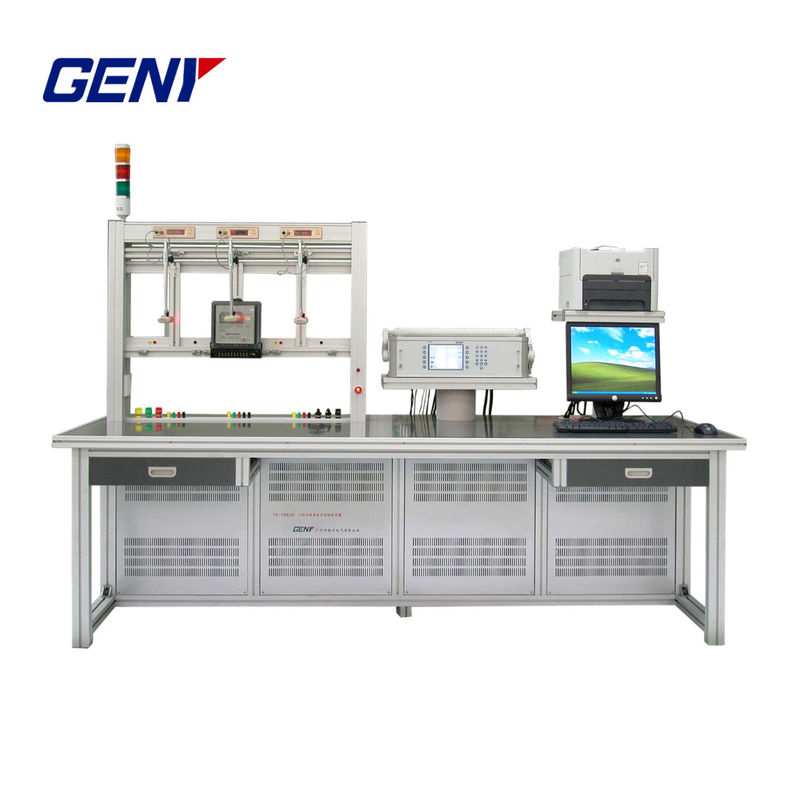

Sistema estacionário de ensaio de medidores trifásicos

Sistema de ensaio de medidores estacionários de três fases de alta precisão para ensaios de medidores electrónicos de energia elétrica

A série YC1893R é desenvolvida pela nossa empresa com nível internacional avançado de equipamentos de alta qualidade.LaboratórioÉ utilizado principalmente para estabelecer normas primárias ou o medidor de normas para o padrão de trabalho.

Este é um sistema estacionário de teste de medidor de energia trifásico descrito aqui pode testar simultaneamente 1...3, medidores de energia elétrica trifásicos ou monofásicos, em que são 2 fios,Medidores de energia ativa e reativa de três e quatro fios com precisão de 0.1%, 0,2%, 0,5%, 1,0%, 2,0%.

O sistema de ensaio do medidor tem as seguintes características e funções:

• Suporte de porta de comunicação paralela para testar medidores inteligentes através do RS232 / Ethernet
• Terminos de calibração no rack para verificação no banco de ensaio
• Medidor de energia de uma fase para ensaio
• Medidor de energia trifásico para ensaio
• Precisão Ensaios do medidor padrão de referência
• Pré-aquecimento
• Ensaio de precisão de acordo com o IEC
• Teste de arrastamento
• Teste de corrente de arranque
• Repetitividade do ensaio de erro
• Teste de discagem
• Ensaio de quantidade de influência relacionado com os ensaios de precisão (tensão, frequência, sequência de fase inversa, desequilíbrio de tensão)
• Influência do componente harmónico no circuito de tensão e corrente, de acordo com a CEI
• Monitorização da adulteração e da fraude
• Subharmónicos de acordo com as normas da CEI (CEI 62052-11 / 62053-21/22/23)
• Harmonicos ímpares de acordo com as normas da CEI

Principais dados técnicos

• Precisão geral: 0,01%
• Posição do medidor: 1~3
• Voltagem de saída: 3x 480 VAC
• Tensão de alimentação: 3x 70 VA ou personalizada
• Corrente de saída: 3x 1mA - 120A
• Corrente de potência: 3x 300VA ou personalizada
• Estabilidade: 30 ppm/h
• Harmônica: 2a - 41a
