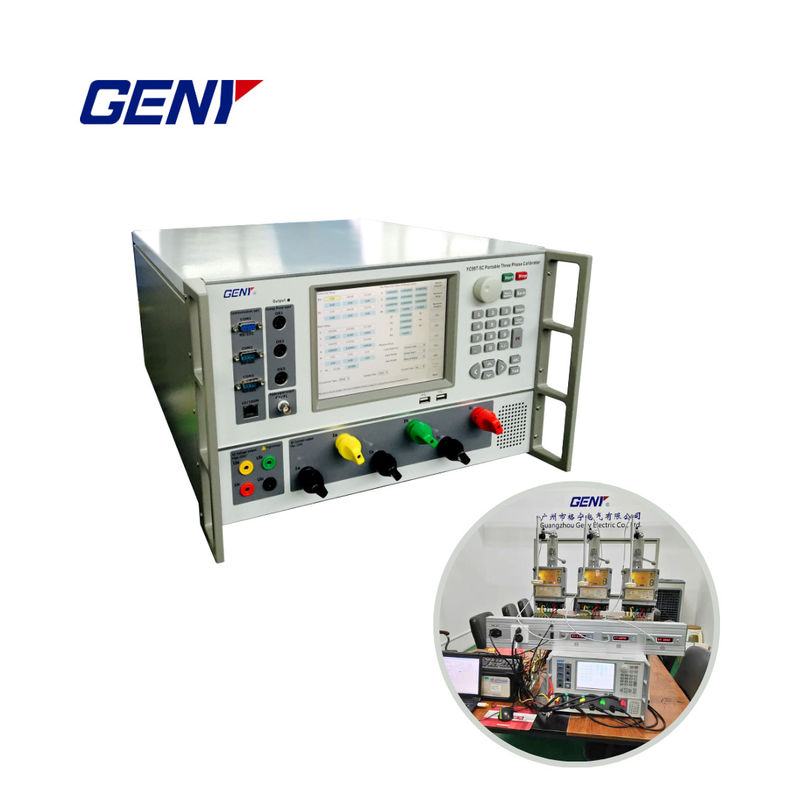

Calibrador portátil de três fases YC99T-5C/3C

2Tipo de medidor de calibração

• O utilizador dos medidores pode calibrar, nomeadamente: medidor de energia activa monofásico, trifásico
• medidor de energia ativa de três fios, medidor composto de três fios de três fases, de três fases
• medidor de energia ativa de quatro fios, medidor composto de quatro fios de três fases, medidor de três fios de três fases
• medidor de energia sinusoidal, medidor de energia sinusoidal trifásico de quatro fios, dois elementos
• 60° medidor de energia reativa, dois elementos 90° medidor de energia reativa e três elementos
• Medidor de energia reativa de 90 graus.

3Especificações técnicas

Voltagem de saída AC

• YC99T-3C faixa de tensão de saída AC: 100V, 220V, 380V, 660V;
• YC99T-5C Faixa de tensão de saída AC: 100V, 220V, 380V;
• Intervalo de ajuste: ((0 ∼ 120%) %RG,RG é o intervalo, o mesmo abaixo;
• Grau de ajustamento: 0,01%RG,0.1%RG, 1%RG, 10%RG são opcionais;
• Estabilidade: 0,01%/2min
• Distorção: ≤ 0,2% (carga não capacitiva)
• Carga máxima de saída: 20VA/fase;
• Precisão de medição: 0,05%RG;

Corrente de saída AC

• YC99T-3C Faixa de saída de corrente AC: 50mA, 200mA, 1A, 5A, 16.667A, 50A;
• 2 Intervalo de saída de corrente AC YC99T-5C: 50mA, 200mA, 1A, 5A, 20A, 100A;
• Nota: Quando a corrente de saída for superior a 60 A a uma velocidade de 100 A, o tempo de saída deve ser inferior a 30 minutos.
• Intervalo de ajustamento: (0 ¢120) %RG,RG é o intervalo, o mesmo abaixo;
• Grau de ajustamento: 0,01%RG,0.1%RG, 1%RG, 10%RG são opcionais;
• Estabilidade: 0,01%/2min;
• Distorção: ≤ 0,2% (carga não capacitiva);
• YC99T-3C saída máxima. Carga: 60VA (50A, 120% de potência);
• YC99T-5C saída máxima. Carga: 120VA (100A, 120% de saída);
• Precisão de medição: 0,05%RG;

• Estabilidade da potência de saída: 0,01%RG/2min;
• Precisão de medição da potência ativa e reativa: 0,05%RG;

Fase de saída

• Disposição de regulação da saída: 0°~360°;
• Grau de ajuste de saída: 10°, 1°, 0,1°, 0,01° são opcionais.
• Resolução: 0,01°;
• Precisão de medição: 0,05°.

Fator de potência de saída

• Intervalo de regulação: -1 ~ 0 ~ +1;
• Resolução de medição: 0.0001;
• Precisão de medição: 0.0005;

Saída de frequência

• Intervalo de regulação: 40 Hz ~ 70 Hz;
• Grau de ajuste de saída: 1Hz, 0,1Hz, 0,01Hz, 0,001Hz são opcionais.
• Resolução: 0,001 Hz;
• Precisão: 0,002 Hz.

Configuração harmônica

• Tempos harmônicos: 2 a 63 vezes;
• Teor harmónico: 0~40%;
• Fase harmónica: 0° a 359,99°;
• Erro de configuração harmónica: 2 ~ 31 vezes: ≤±0,1%, 32 ~ 63 vezes: ≤±0,2%

Medição do erro energético

Indicadores técnicos normalizados do oscilador de quartzo

• Precisão de frequência: ± 0,5 ppm, calibração de fábrica (25°C);
• Estabilidade de frequência: ±0,1 ppm, -20°C+70°C;

4Especificações técnicas gerais
